LLW卧式螺旋过滤离心机

发布时间:2019-03-07



[LLW卧式螺旋过滤离心机结构原理]


LLW型卧螺离心机是一种卧式螺旋卸料,连续操作的过滤设备。主电动机通过皮带轮差速器带动转鼓和螺旋以不同的高速度旋转,也称为卧式螺旋离心机。
悬浮液沿进料管连续加入,经螺旋小端壁上的6个进料孔分散到转鼓壁上。由于离心力的作用,液体通过滤网及鼓壁上的孔被甩出,并经机壳上的滤液出口被排出机外;固体则截留在滤网上,形成滤渣层。由于螺旋与转鼓存在差转速,而形成的螺旋输送器的作用将滤渣由小端不断推向大端,被推出转鼓大端的滤渣机壳排渣口排出,悬浮液就是这样自动、连续地被分离为滤液和滤渣。
悬浮液的分离效果与转鼓转速、转鼓与螺旋差转速、进料速率、悬浮液的浓度等密切相关,不同的悬浮液应通过试验来选择最适宜的参数,在转鼓转速和差速器比不变的情况下,调节转入轴转速可以改变差转速。


[螺旋过滤离心机用途和特点]


LLW型过滤式卧式螺旋离心机,可在全速运转下,连续地进行进料、脱水、洗涤、卸料等各项操作。广泛用于化工、食品、制药及采矿等工业部门中的固/液分离。本机尤其适用于芒硝、硫氨、盐、柠檬酸等结晶体以及聚乙烯、聚苯乙烯等颗粒状悬浮液的固液分离。本机凡与物料接触的零部件均采1Cr18Ni9Ti(也可根据用户要求用0Cr18Ni12Mo2Ti)制造,具有较强的耐蚀性,如本机用于更强的腐蚀介质如含氯离子物料,对材质的特殊要求,用户可在订货时提出。
LLW卧式螺旋过滤离心机运转平稳,洗涤效果好,处理能力大,经济效率高,它可在全速运转时对悬浮液进行自动连续地进料,洗涤、脱水和卸料。是固液分离中高效的分离设备。该机适用于化工、制药、食品、冶金、矿山等行业固液分离,分离悬浮液固相在10%~80%固相颗粒直径在0.13 ~ 5mm (0.2 ~ 2mm效果尤佳)范围内的线状或结晶状的固体颗粒,如柠檬酸,古龙酸、盐、果汁、硫铵、尿素等。该机型符合GMP规范设计。

螺旋过滤离心机          卧螺结构示意图



[LLW型过滤式卧式螺旋离心机主要用途]

LWL卧式螺旋过滤离心机与适合分离含固相物粒度大于0.005mm,浓度范围为2-40%的悬浮液。适用于化工、轻工、制药、食品、环保等行业。
化工:聚乙烯、聚苯乙烯、反丁烯二酸、尿素、硫酸铵、硝酸钾、聚酰胺、己内酰胺、碳酸钠、复合肥、氯化钠、中药、亚硫酸钠、胆矾、聚氯乙烯、铁素体、聚丙二醇、活性碳、各种树脂等。
食品:柠檬酸、酒石酸、谷氨酸钠、氨基酸、食盐、砂糖、木糖醇、玉米纤维、糖精、胡麻、咖啡等。
矿业:硫酸铁、硫酸铜、硫酸镍、硫氰酸胺等。


[技术參数]






型 号 转 鼓 分离因素 电机功率(KW) 整机重量(kg) 外形尺寸(mm)
内径mm 高度mm 过滤面积(m2) 试水量(m3/h) 转速(r/min)
LLW300 300 265 0.215 7.5 3000 1765 7.5 1250 910*1050*800
LLW350 350 315 0.28 10 3000 1834 11 1400 1135*1590*1160
LLW450 450 360 0.44 15 2400 1452 22 2200 1340*1820*1320
LLW560 560 345 0.55 20 2000 1255 30 3380 1535*1820*1455
LLW630 630 400 0.71 25 1800 1143 37 3800 1690*2000*1470
LLW800 800 500 1.26 45 1500 1008 50.5 6000 2100*2080*1645
LLW1050 1050 650 1.99 70 1200 850 62.5 8000 2450*2170*1935

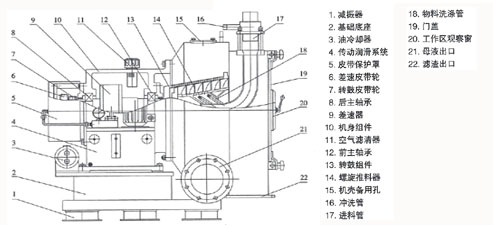

[结构示意图]

LLW过滤离心机
