SG手动刮刀卸料离心机

发布时间:2019-03-07

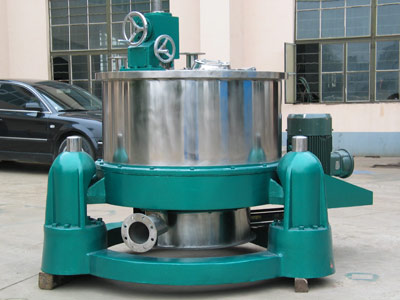

                   手动刮刀离心机

【刮刀离心机产品结构原理】


    SG型三足式刮刀离心机电机通过传动系统带动转鼓绕主轴轴心迥转,形成离心力场。被分离的悬浮液从顶部加料管进入转鼓,落在布料盘上,在离心力的作用下,流向转鼓壁,液相经转鼓壁上的滤网与滤孔抛向机壳空间,汇集在底盘内,经排液管排出,而固相存留在滤布的内侧。若需洗涤,则洗涤水通过洗涤管加入洗涤。脱水完毕后,转鼓低速转动,刮刀手动进刀自上而下逐层把滤饼刮下来,经转鼓的出料口卸出,也称为手动刮刀离心机。


[手动刮刀离心机用途和特点]


    SG型三足式刮刀离心机为手动刮刀下部卸料、间歇操作的过滤式离心机。适合分离含固相(粒状、结晶状或短纤维状),浓度5-6%,粒度范围0.05-1.5毫米的悬浮液的分离。该系列离心机结构简单、操作方便,各操作工序可按要求任意调整,滤渣能得到充分洗涤,固相不易破损,适应性强,由于采用刮刀下部卸料,减轻了劳动强度,广泛用于化工、轻工、食品、制药、冶金等行业。
适合分离含固相颗粒≥0.01毫米的悬浮液,广泛用于化工、制药、食品、轻工等行业。例如:石膏、硫胺、芒硝、硫酸铁、硫酸铜、硫酸镍、氯化钾、醋酸、硼砂、苏打、橡胶添加剂,染料、塑料原料,肥皂、油脂、各种树脂、食盐、味精、食品添加剂、淀粉制糖、维生素、抗生素、除草剂、驱虫剂、铜、锌、铝等矿粉脱水等。


[手动刮刀离心机定货须知]


    ◎材质:与物料接触部分可为普通不锈钢、特殊不锈钢、碳素钢、衬塑、钛合金等。
◎驱动方式:电磁调速电机驱动、普通电机或防爆电机的变频驱动等。
◎制动方式:机械制动或电制动等。
◎机盖形式:密闭式大翻盖等。
◎开盖方式:液动、气动、电动或机械平衡器等
◎机座形式:SD系列为有基础或无基础型,LD系列均是无基础。
◎电控方式:半自动、全自动或PLC程序控制等。
◎可按GMP规范设计、制造。


[手动刮刀离心机技术參数]




型 号
转 鼓
分离因数
电机功率
kw
整机重量
kg
外形尺寸
(长×宽×高)mm
直径mm
工作容积L
装料限重kg
转速r/min
SG800 800 100 140 1200/1500 645/1008 7.5/11 2500 2000×1400×1700
SG1000 1000 150 200 1000/1200 560/806 11/15 3500 2250×1700×2000
SG1250 1250 280 400 900 567 18.5 4700 2600×2000×2700

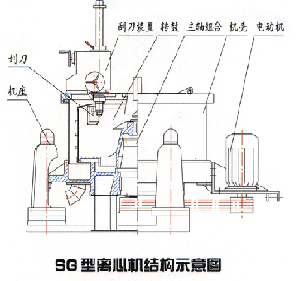

[结构示意图]

三足刮刀离心机结构示意图

[安装尺寸]




机 型
A
B
C
D1
D2
D3
R
L1
L2
L3
M
SG800
600
130
400
1270
1350
1085
160
500
200
160
24
SG1000
800
130
420
1500
1540
1200
175
600
310
200
24
SG1250
1000
130
500
1783
1885
1440
210
600
190
200
28

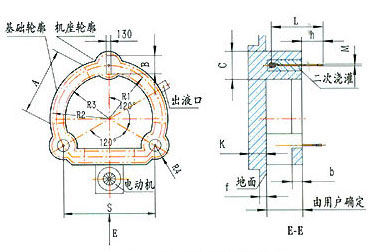

[安装基础图]

刮刀离心机安装基础图
